液力耦合器解體檢修工藝了解一下！

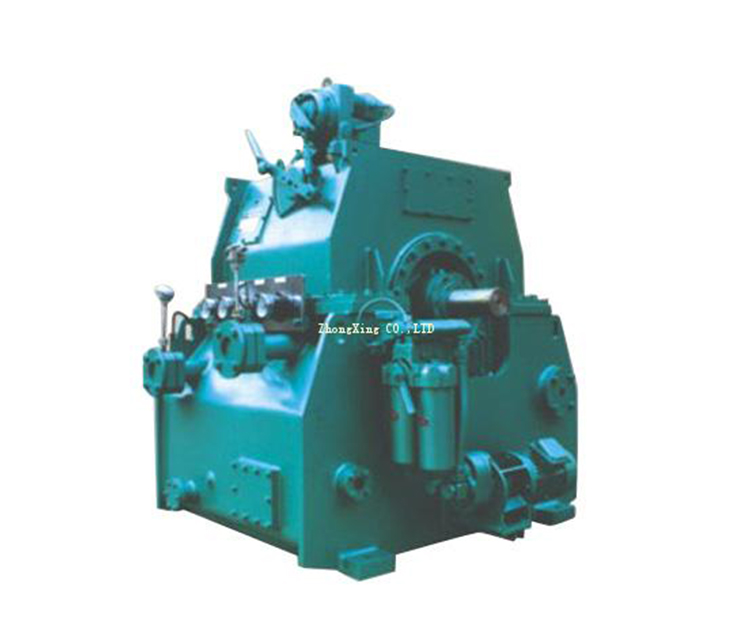

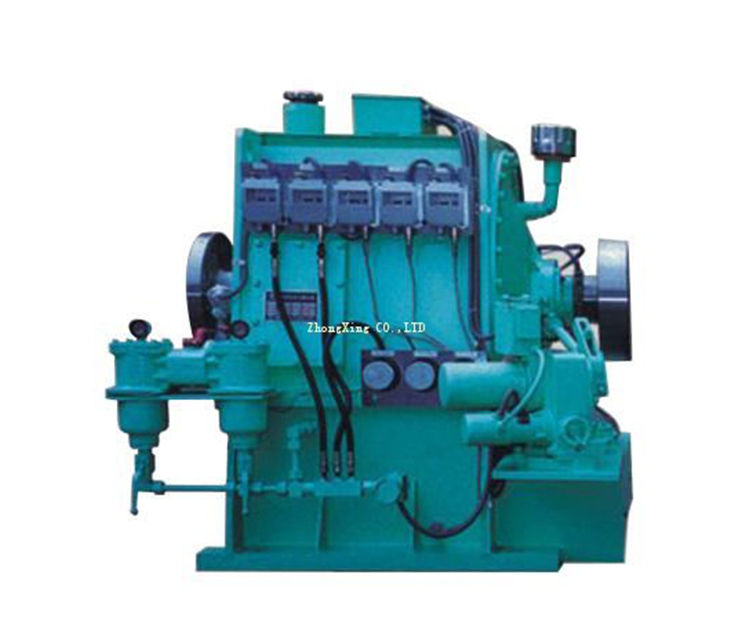

調速型液力偶合器一般安裝在三相異步電機和工作機之間，它可在電機輸入轉速不變的條件下，以電動執行機構帶動勺管改變其工作腔(泵輪與渦輪間)充液量從而對其輸出轉速(即工作機轉速)進行無級調節，調速過程柔和平滑，輸出轉速穩定，動力傳遞可靠，廣泛用于風機、水泵、皮帶機等負載的工況調節。

現將液力耦合器解體檢修步驟描述如下：

一、準備解體

1.準備所需工具。

2.拆除相關線路、測速元件及變送器。

二、聯軸器復查中心

1.拆下聯軸器罩殼及柱梢。

2.復查中心。

三、偶合器的解體

1.打開箱蓋觀察孔，卸下勺管與連桿的連接螺栓，將勺管與連桿分離。

2.吊箱蓋，并將其進排油管取出。

3.拆下泵輪進油短管及各軸承潤滑油管，箱體兩側安裝板，將旋轉組件、供排油組件一起吊離箱體。

四、軸承拆裝

1.脫開液力器輸入、輸出軸上聯軸器。

2.從輸入端拔出泵殼體及軸承。

3.從輸出軸上拆下端蓋及擋圈，將勺管殼體從輸出軸上分離出來。

4.分別從輸入和輸出端軸承座內將軸承取出。

五、旋轉組件拆卸

1.從輸入軸上拆下驅動齒輪和平鍵。

2.卸下輸入軸與背殼之間連接螺栓，將輸入軸與背殼分離開。

3.將外殼、泵輪之間螺栓拆除并將外殼泵輪分離開。

4.將渦輪等件翻轉，托住背殼法蘭。輸出軸下垂，拆下軸用擋圈將其輸出軸壓出。

六、偶合器的檢查

1.檢查主動齒輪和從動齒輪有無磨損及裂紋。

2.泵輪和渦輪有無磨損、徑向葉片有無沖刷現象及斷裂。

3.各軸承磨損情況。

4.勺管檢查。

5.對主油泵進行檢查。
